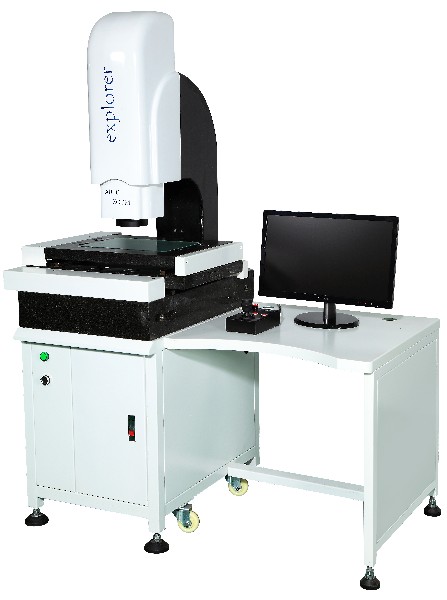

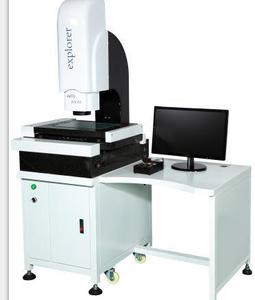

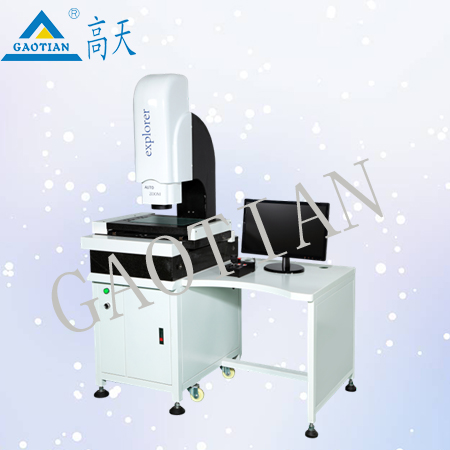

3D影像測量儀，2.5次元技術規格
3D影像測量儀，2.5次元產品用途及特點
該儀器適用於以二次元測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業被廣泛使用。
儀器具有多種數據處理、顯示、輸入、輸出功能，使測量更快速方便！簡宜好學！配有激光定位功能，將產品需要測量部分快速準確的定位！提高測量效率等功能非常實用；儀器備有RS-232接口，與電腦連接後，采用測量軟件測繪圖形進行處理及輸出
3D影像測量儀，2.5次元產品規格及參數
| 儀器型號 | GT-VMT3020 | |
|
工作台 |
金屬台麵尺寸（mm） | 450×320 |
| 玻璃台麵尺寸（mm） | 330×230 | |
| 運動行程（mm） | 300×200 | |
| 儀器重量（mm） | 180 | |
|
Z座標升降行程:(mm)：170(調焦) 工作距離（mm）：95 X/Y/Z數顯解析度：0.0005mm (0.5um) X、Y坐標示值誤差：≤（3+L/200）μm |
||
|
影 像 係 統 |
攝影機：彩色1/3″CCD攝影機(日本索尼芯片） 變焦物鏡倍率：0.7～4.5X（定格變倍，無需每次校準） 視頻總倍率：30X～230X 物方視場：7～1.1mm 測針係統：英國雷尼紹MCP標準測頭，配￠2MM或￠1MM紅寶石測頭！ |
|
| 照 明 | 表麵光源與透射光源均用LED，亮度可調 | |
| 電 源 | 180V（AC）～260V（AC） 50HZ | |
| 測量軟體 | VMS測量軟體，可測線、角、圓，隨圓、圓心距、角度、高度、平麵距、空間距、平整度、球，自動逆向掃描等，自動輸出WORD/EXEL/CAD！ |
l 3D影像測量儀，2.5次元 附件1：儀器選配件
| 儀器配件 | 1X鏡筒（標配） 0.5X鏡筒（選配） | ||||
| 變焦鏡 | 0.7X～4.5X 0.7X～4.5X | ||||
| 附加鏡 | 視頻倍率 | 物方視場（mm） | 視頻倍率 | 物方視場(mm) | 工作距離 |
|
0.5X(選) 標 配 2X（選） |
15X～95X 30X～190X 60X～380X |
20～3.2 10～1.6 5～0.8 |
7.5X～48X 15X～96X 30X～190X |
40～6.4 20～3.2 10.6～1.6 |
175 96 32 |
3D影像測量儀，2.5次元附件2：儀器配置表
| 機型 | GT-VMT3020 3D影像測量儀 |
| CCD | 高分辨率彩色CCD1/3〞580VL（日本索尼芯片） |
| 鏡頭 | 高清晰台灣鏡頭 |
| 軟體 | VMS測量軟體（含視頻卡、光碟及加密鎖） |
| 光柵尺 | 三軸配高分辯率光柵尺寸0.0005MM |
| 探針 | 英國雷尼紹MCP標準測頭，配￠2MM或￠1MM紅寶石測頭！ |
| LED光源 | 冷光源長壽命可調光源 |
| 數據處理器 | 自主研發控製器 |
| 導軌 | 台灣高精度產 |
| 鑄件工作臺 | 整體鑄造,多次處理一體工作台 |
| 基座 | 00級大理石 |
